F…Y 底角軸伸式安裝平行軸斜齒輪減速機 |
F(FF.FA.FAF.FAZ)S.. 軸輸入的平行軸斜齒輪減速機 |

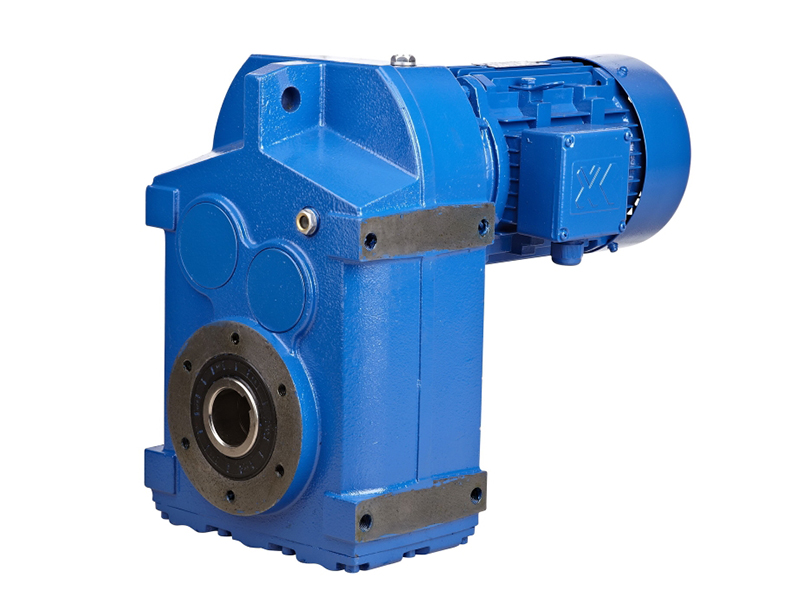

FA…Y 空心軸安裝平行軸斜齒輪減速機 |
FAZ… Y 小法蘭空心軸安裝平行軸斜齒輪減速機 |

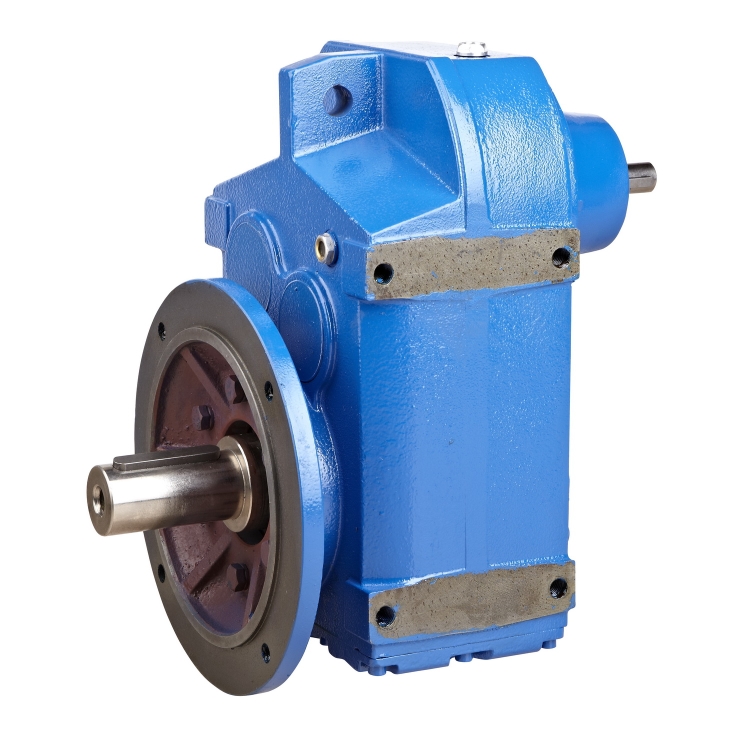

FF….Y 法蘭軸伸式安裝平行軸斜齒輪減速機 |
FAZ..Y 法蘭空心軸安裝平行軸斜齒輪減速機 |
F(FF. FA. FAF. FAZ)…RF..Y… 組合式平行軸斜齒輪減速機 |
F(FF.FA.FAF..FAZ)S..RF… 軸輸入的組合式平行軸斜齒輪減速機 |
F(FF..FA…FAF..FAZ)…Y 電機自配或特殊電機時需加聯接法蘭 |
二： 描述：
F 系列減速機 是一種平行軸斜齒輪減速機，由2級或3級斜齒輪組成。硬齒面齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，磨齒精細加工，傳動平穩、噪聲低、承載能力大。溫升低，壽命長。應用廣泛，多應用于冶金、污水處理、化工、制藥等行業
優勢
1 適用于高功率
2 高徑向允許載荷
3 為低速輸出特殊設計的多級減速機
4：F37-F157 緊湊的型號選擇
可行的安裝布置形式
底角或法蘭安裝
B5或B14的法蘭安裝
實心或空心軸
空心軸帶平鍵，脹緊盤，空心內花鍵軸
三：參數：
功率：0.18-200KW
輸出扭矩： 高至1800N。m
輸出轉速：0.11-373RPM
安裝形式： 底角/法蘭/軸裝 安裝。
輸出軸形式：實心/空心/花鍵空心軸
傳動效率： 95%
四： 輸入功率及最大扭矩：
|
規格 |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
107 |
127 |
157 |
|
結構形式 |
|
|||||||||
|
輸入功率 (kw) |
0.183 |
0.18-3 |
0.18-5.5 |
0.37-5.5 |
0.18-11 |
0.75-22 |
1.1-30 |
2.2-45 |
7.5-90 |
11-200 |
|
轉動比 |
3.81-128.51 |
5.06-170.27 |
5.18-199.70 |
4.21-196.46 |
4.20-243.46 |
4.12-270.68 |
4.68-270.64 |
6.20-255.25 |
4.63-172.33 |
12.07-198.14 |
|
最大扭矩 (N.m) |
200 |
400 |
600 |
820 |
1500 |
3000 |
4300 |
7840 |
12000 |
18000 |
